Cosa rende un tubo flessibile in TPU che si rompe la scelta ottimale per il trasferimento di fluidi ad alta pressione?

Nelle operazioni di fratturazione idraulica, la selezione dei materiali per i sistemi di trasferimento dei fluidi ha un impatto diretto sull'efficienza e sulla sicurezza operativa. Il Rottura del tubo flessibile in TPU rappresenta una categoria specializzata di tubi termoplastici progettati per applicazioni a pressioni estreme, resistenza chimica e durabilità ambientale. Per gli specialisti degli approvvigionamenti, gli ingegneri e i distributori all'ingrosso nel settore del petrolio e del gas, comprendono le specifiche tecniche di questi tubi è essenziali. Questo articolo fornisce un'analisi a livello di ingegnere della scienza dei materiali, dei valori di pressione e dell'ingegneria delle applicazioni per le operazioni di fratturazione. Esamineremo metodi di costruzione, parametri comparativi delle prestazioni e protocolli di verifica della qualità per supportare decisioni di acquisto B2B informate.

1. Definizione della tecnologia: scienza dei materiali TPU e costruzione di tubi flessibili

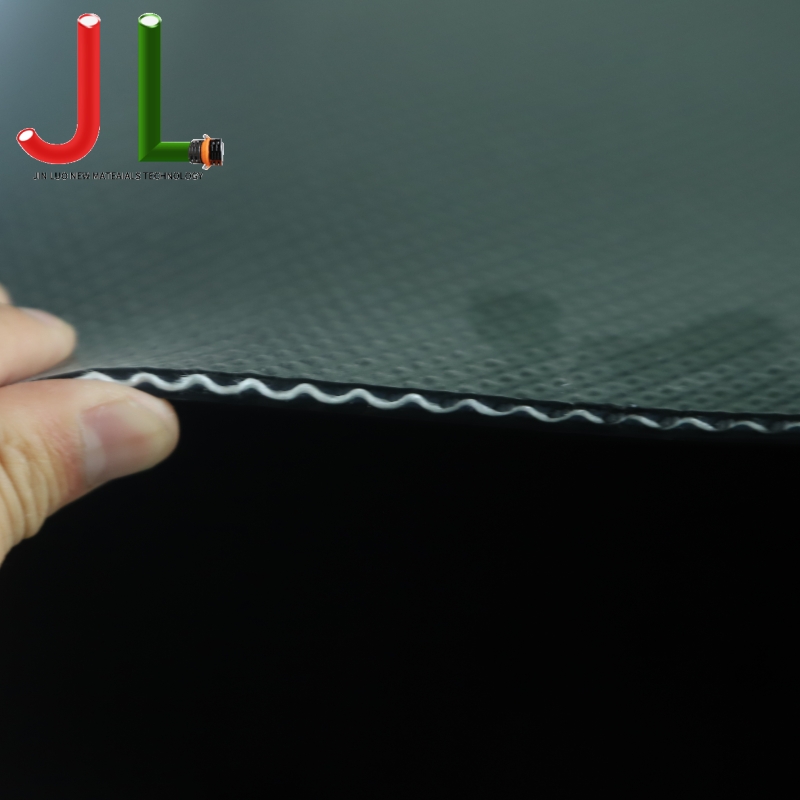

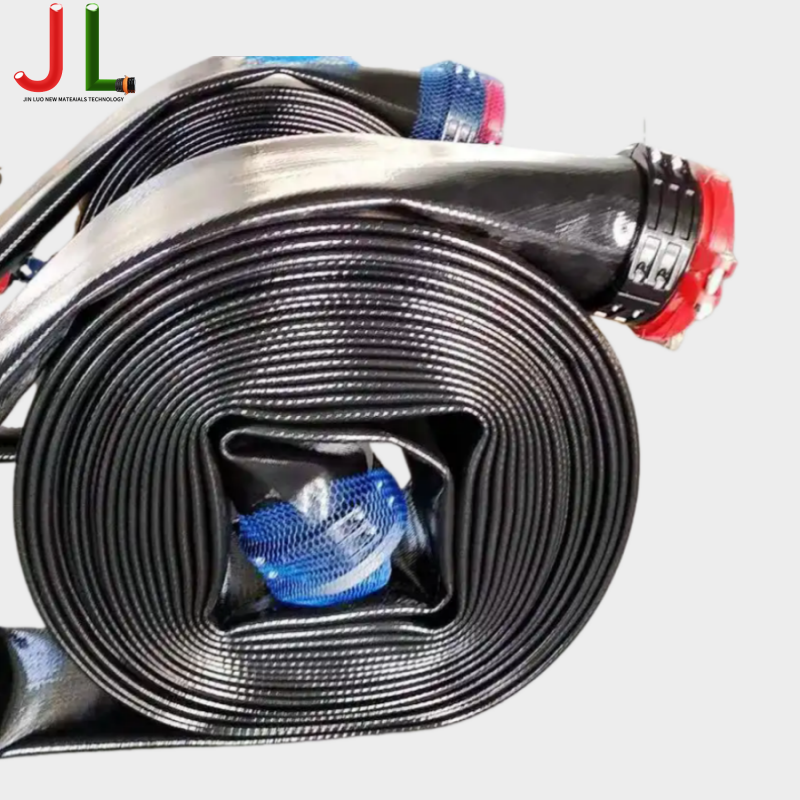

Il Rottura del tubo flessibile in TPU utilizza il poliuretano termoplastico come componente del materiale primario. Il TPU offre eccezionale resistenza all'abrasione, flessibilità in ampi intervalli di temperatura e compatibilità chimica superiore con i fluidi di fratturazione. Il materiale presenta un intervallo di durezza compreso tra 85 Shore A e 75 Shore D, fornendo un equilibrio ottimale tra flessibilità e integrità strutturale. Questi tubi utilizzano tipicamente una struttura multistrato composta da una camera d'aria, uno strato di rinforzo e una copertura esterna.

1.1 Strati di costruzione e loro funzioni

• Camera d'aria : Formulazione TPU ottimizzata per la compatibilità con i fluidi. Resiste all'idrolisi e mantiene la stabilità dimensionale sotto cicli di pressione continua.
• Strato di rinforzo : Costruzione a strati in fibra di poliestere ad alta resistenza o tessuto aramidico. Fornisce resistenza alla pressione di scoppio e previene l'allungamento del tubo sotto pressione.
• Copertura esterna : Mescola in TPU resistente all'abrasione. Protegge da danni meccanici, degradazione UV ed esposizione ambientale.

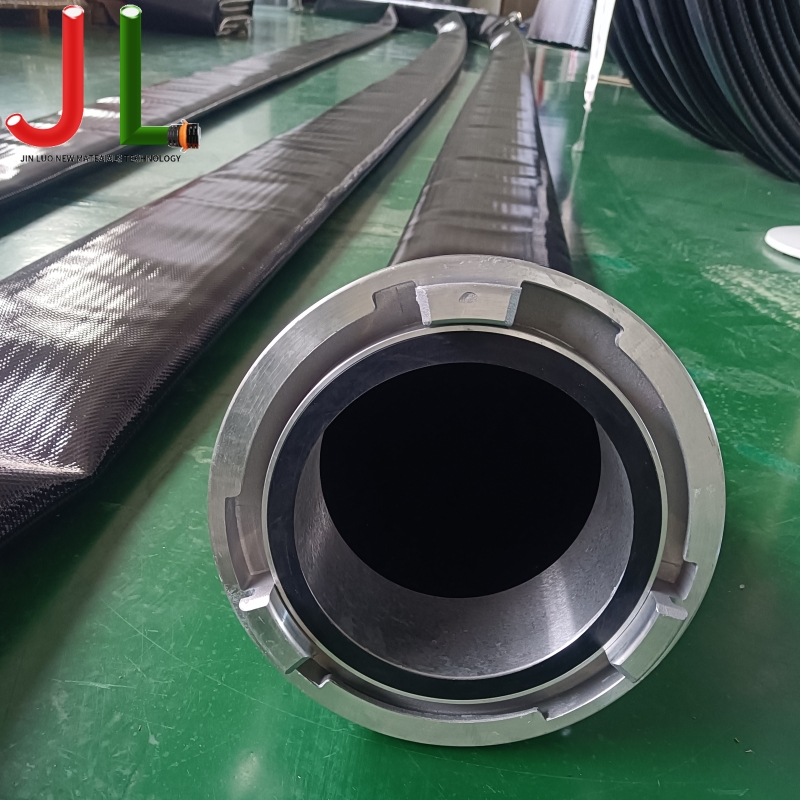

• Interfaccia di accoppiamento : Raccordi pressati o pressati progettati per resistere alla fatica impulsiva. Fondamentale per mantenere l'integrità dell'assieme in condizioni di pressione ciclica.

2. Valori di pressione e specifiche prestazionali

Le operazioni di fratturazione idraulica richiedono tubi in grado di resistere a condizioni di pressione estrema. Il tubo di fratturazione ad alta pressione per giacimento petrolifero funziona a pressioni di esercizio normalmente comprese tra 145 psi e 650 psi, con pressioni di scoppio quattro o tre volte la pressione di esercizio. La convalida delle prestazioni segue gli standard SAE J517 e ISO 18752, che richiedono i requisiti dei test impulsivi, i raggi minimi di curvatura e i valori nominali di temperatura.

2.1 Parametri prestazionali critici

• Pressione di esercizio : Intervallo di pressione operativa continua da 3.000 psi a 10.000 psi, a seconda del diametro e della configurazione del rinforzo.
• Pressione di scoppio : Fattore di sicurezza minimo 3:1 con pressione di scoppio superiore a 2100 psi per le varianti ad alta pressione.
• Intervallo di temperatura : Da -40°C a 70°C per formulazioni standard.

3. Compatibilità chimica e resistenza ai fluidi

I fluidi di fratturazione contengono formulazioni chimiche complesse tra cui riduttori di attrito, agenti gelificanti, biocidi e acidi. Il Tubo in TPU antifrattura resistente agli agenti chimici deve dimostrare la compatibilità con questi prodotti chimici aggressivi. Il TPU mostra un'eccellente resistenza ai fluidi a base di idrocarburi, agli acidi diluiti e alle soluzioni alcaline comunemente utilizzate nelle operazioni di fratturazione. La selezione del materiale deve considerare la temperatura del fluido, la concentrazione e la durata dell'esposizione.

3.1 Valutazione della compatibilità chimica

• Resistenza agli idrocarburi : Il TPU mostra un rigonfiamento minimo e nessuna degradazione se esposto a diesel, petrolio greggio e prodotti raffinati.
• Resistenza agli acidi : Adatto per acido cloridrico diluito (concentrazione al 15%) utilizzato in applicazioni di fratturazione acida.
• Sistemi di gel : Compatibile con fluidi di fratturazione a base di guar e polimeri sintetici.
• Agenti ossidanti : Resistenza limitata ai forti ossidanti come la candeggina; per queste applicazioni si consigliano materiali alternativi.

4. Ingegneria applicativa per operazioni di fratturazione

Il successo dell'implementazione dei tubi flessibili per fratturazione richiede la considerazione dei parametri operativi, inclusi i cicli di pressione, lo stress meccanico e le condizioni ambientali. Il tubo frac per servizio di pozzo deve adattarsi alle condizioni di carico dinamico, comprese le forze di vibrazione, flessione e tensione. Gli ingegneri devono specificare i gruppi di tubi flessibili con adeguate tolleranze del raggio di curvatura e convenienti di riduzione delle sollecitazioni.

4.1 Considerazioni sull'installazione e sul routing

• Raggio di curvatura minimo : Normalmente da 10 a 15 volte il diametro esterno del tubo. Il superamento del raggio di curvatura minimo riduce la durata del tubo e aumenta lo stress sul giunto.
• Scarica statica : Formulazioni conduttive disponibili per applicazioni che richiedono dissipazione statica.
• Protezione dall'abrasione : Manicotti avvolgenti esterni consigliati per aree soggette ad elevata usura, compresi i punti di contatto con il suolo e le posizioni di interfaccia delle apparecchiature.
• Pressacavo di accoppiamento : La corretta spaziatura dei morsetti e i sistemi di supporto prevengono l'affaticamento del giunto in condizioni operative dinamiche.

5. Requisiti di garanzia della qualità e certificazione

Gli appalti B2B richiedono rigorosi protocolli di verifica della qualità. Il Tubo per fratturazione certificato API 7K lo stato indica la conformità alle specifiche dell'American Petroleum Institute per le attrezzature di perforazione e manutenzione dei pozzi. La certificazione API 7K convalida i sistemi di qualità della produzione, l'accuratezza dimensionale e i protocolli di test delle prestazioni. Ulteriori certificazioni possono includere l'approvazione del tipo ABS per applicazioni marine e la certificazione DNV per operazioni offshore.

5.1 Documentazione richiesta per l'Appalto

• Rapporti di prova sui materiali : Documentazione delle proprietà del composto TPU, tra cui durezza, resistenza alla trazione e allungamento a rottura.
• Certificati di prova di pressione : Prova di test idrostatico al 150% di pressione di esercizio per ciascuna lunghezza prodotta.
• Registrazioni di tracciabilità : Numeri del lotto e codici delle date di produzione che consentono la completa tracciabilità dei materiali.
• Ispezione di terze parti : Rapporti di verifica indipendenti per applicazioni critiche che richiedono garanzia di qualità certificata.

6. Analisi comparativa: tubi idraulici in TPU e in gomma

Quando si selezionano i tubi flessibili per applicazioni di fratturazione, gli ingegneri devono valutare il TPU rispetto alle tradizionali costruzioni in gomma. Il Rottura del tubo flessibile in TPU offre vantaggi distinti in termini di riduzione del peso, flessibilità e resistenza all'abrasione rispetto alle alternative in gomma. Tuttavia, i tubi in gomma possono fornire prestazioni superiori in specifiche applicazioni ad alta temperatura. Il seguente confronto supporta la selezione informata in base ai requisiti operativi.

Confronto delle prestazioni: tubi flessibili in TPU e in gomma che si fratturano

7. Gestione del ciclo di vita e strategie di sostituzione

Una gestione efficace del ciclo di vita massimizza il ritorno sull'investimento e garantisce la sicurezza operativa. Il Tubo in TPU resistente all'abrasione da rottura fornisce 5~6 anni di normale funzionamento in condizioni di servizio severe. I criteri di sostituzione includono l'usura visibile della copertura esterna, il rinforzo esposto, il danno al giunto o il fallimento del test di pressione. Le strutture dovrebbero implementare protocolli di ispezione e programmi di sostituzione basati sulle condizioni operative effettive.

7.1 Requisiti del protocollo di ispezione

• Ispezione visiva : controlli giornalieri per eventuali danni alla copertura, attorcigliamenti o movimenti del giunto.
• Prova di pressione : Test idrostatico annuale al 150% della pressione di esercizio per tubi in servizio continuo.
• Continuità elettrica : Test annuali per tubi conduttivi utilizzati in applicazioni di scarica statica.
• Documentazione : Conservare i registri di servizio, comprese le date di installazione, le ore di funzionamento e i risultati delle ispezioni.

Domande frequenti (FAQ)

Qual è la pressione di esercizio massima per la frattura del tubo in TPU?
Le pressioni di esercizio vanno da 145 a 650 psi. La valutazione specifica dipende dal diametro del tubo e dalla configurazione del rinforzo. Verificare sempre i valori di pressione con la documentazione del produttore e selezionare i tubi con un fattore di sicurezza minimo 3:1 rispetto alla pressione operativa massima del sistema.

Come si confronta il TPU con la gomma per le applicazioni di fratturazione dei tubi flessibili?
Il TPU offre vantaggi significativi nei termini di riduzione del peso (circa il 30-40% più leggero), migliore flessibilità (raggio di curvatura più piccolo), prestazioni anti-invecchiamento e resistenza all'abrasione superiore. I tubi in gomma in genere forniscono le migliori prestazioni alle alte temperature oltre gli 85°C e costi iniziali inferiori. La selezione dipende da requisiti operativi specifici, tra cui l'esposizione alla temperatura, la frequenza di movimentazione e le condizioni ambientali.

Quali certificazioni dovrei richiedere ai fornitori di tubi per fratturazione?
Tutti i tubi flessibili devono essere forniti con rapporti di prova dei materiali, certificati di prova di pressione e documentazione completa di tracciabilità.

Qual è la durata tipica di un tubo in TPU che si rompe?
La durata varia in modo significativo in base alle condizioni operative, alla frequenza dei cicli di pressione e alle pratiche di movimentazione. Nelle operazioni di frattura continua, i tubi flessibili in TPU garantiscono generalmente 5~6 anni di funzionamento prima della sostituzione. I protocolli adeguati di conservazione, movimentazione e ispezione prolungano la durata del servizio. Le strutture dovrebbero stabilire programmi di sostituzione basati sui risultati dell'ispezione visiva e sui risultati dei test di pressione piuttosto che sul solo calendario.

Riferimenti

• Istituto americano del petrolio. (2022). Specifica API 7K: attrezzature per la perforazione e la manutenzione dei pozzi. 6a edizione.
• Organizzazione internazionale per la standardizzazione. (2020). ISO 18752:2020 - Tubi flessibili e assemblati in gomma e plastica - Prova di impulso idraulico.
• Società degli ingegneri automobilistici. (2021). SAE J517: norma sui tubi idraulici.
• Società americana per test e materiali. (2023). ASTM D412: Metodi di prova standard per gomma vulcanizzata ed elastomeri termoplastici: trazione.
• Associazione Nazionale Ingegneri della Corrosione. (2022). NACE SP0177: Mitigazione degli effetti della corrente alternata e dei fulmini sulle strutture metalliche e sui sistemi di controllo della corrosione.
• Giornale della tecnologia petrolifera. (2023). "Progressi nella tecnologia dei tubi flessibili ad alta pressione per le operazioni di fratturazione idraulica." vol. 75, numero 8, pagine 42-48.
•
