Come selezionare il tubo flessibile per fratturazione e giacimento petrolifero giusto per le operazioni ad alta pressione?

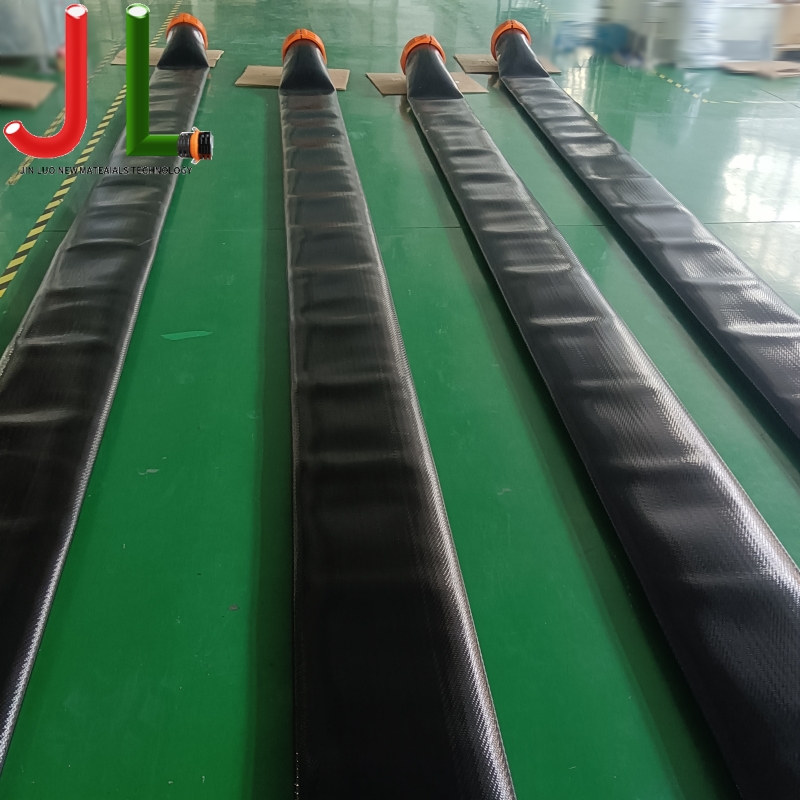

Selezionando l'appropriato Tubo flessibile per fratturazione e giacimento petrolifero è un compito fondamentale per ingegneri di perforazione, responsabilità degli approvvigionamenti e supervisori delle operazioni sul campo. Questi tubi trasportano materiali di supporto abrasivi, fluidi ad alta pressione e sostanze chimiche corrosive in condizioni estreme. Un guasto nel gruppo del tubo può comportare costosi tempi di inattività, rischi per la sicurezza e violazioni ambientali. Questa guida fornisce un quadro tecnico per valutare la costruzione dei tubi, gli standard prestazionali e i requisiti specifici dell'applicazione.

1. Comprensione degli strati di costruzione del tubo e della scienza dei materiali

La prestazione di qualsiasi Tubo flessibile per fratturazione e giacimento petrolifero dipende dalla sua costruzione multistrato. Un tipico tubo ad alta pressione è costituito da tre strati principali: il tubo, il rinforzo e la copertura. Ciascuno strato svolge una funzione distinta e la selezione del materiale influisce direttamente sulla durabilità sotto pressione ciclica e mezzi abrasivi.

Nel valutare tubo per fratturazione ad alta pressione per fratturazione idraulica prestare molta attenzione alla mescola del tubo. La gomma nitrilica (NBR) offre un'eccellente resistenza all'olio ma ha una tolleranza limitata all'abrasione. Il nitrile idrogenato (HNBR) fornisce una resistenza superiore sia ai fluidi a base di petrolio che alle alte temperature, rendendolo la scelta preferita per operazioni di fratturazione prolungate in cui la temperatura del fluido supera i 200°F.

1.1 Confronto degli strati di rinforzo

Lo strato di rinforzo determina la pressione di scoppio del tubo e la durata dell'impulso. Il rinforzo con filo a spirale fornisce la massima resistenza allo scoppio e flessibilità per i tubi di grande diametro utilizzati nelle flotte di fratturazione. Il rinforzo in filo intrecciato offre una buona flessibilità per linee più piccole, ma può affrontarsi più rapidamente sotto cicli di pressione costante. La seguente tabella illustra le distinzioni tecniche.

2. Resistenza all'abrasione e prestazioni del materiale di copertura

Nelle operazioni di fratturazione idraulica, i tubi vengono spesso trascinati su superfici rocciose, piattaforme in acciaio e spigoli vivi. Il materiale di copertura funge da prima linea di difesa contro i danni meccanici. Per tubo flessibile per giacimenti petroliferi resistente all'abrasione per gas di scisto , è essenziale una copertura in gomma sintetica con elevata resistenza allo strappo (minimo 150 kN/m).

I produttori utilizzano spesso SBR (gomma stirene-butadiene) o CR (gomma cloroprene) per applicazioni standard. Per ambienti ad abrasione estrema, i tubi rivestiti in poliuretano offrono una durata da tre a cinque volte superiore rispetto alle coperture in gomma. I dati sul campo indicano che le coperture in poliuretano riducono la frequenza di sostituzione di circa il 40% in applicazioni ad alto attrito come la frattura delle connessioni dei collettori.

3. Valori di pressione e fattori di sicurezza

Comprendere i valori di pressione è fondamentale per la progettazione sicura del sistema. Ogni Tubo flessibile per fratturazione e giacimento petrolifero deve avere una pressione di esercizio chiaramente indicata, che in genere è compresa tra il 25% e il 33% della pressione minima di scoppio. Questo fattore di sicurezza 4:1 o 3:1 tiene conto dei picchi di pressione, dei danni meccanici e del degrado del materiale nel tempo.

Per le applicazioni di fratturazione ad alta pressione, è comune una pressione di esercizio di 15.000 psi, con pressioni di scoppio superiori a 60.000 psi. Gli ingegneri dovrebbero anche considerare la valutazione del ciclo di impulso, che indica quanti cicli di pressione possono sopportare il tubo prima di rompersi per fatica. Un tubo per fratturazione di qualità deve resistere ad un minimo di 200.000 cicli di impulsi alla massima pressione di esercizio secondo i protocolli di test ISO 6803.

4. Compatibilità chimica e resistenza ai fluidi

I fluidi per la fratturazione idraulica contengono una miscela complessa di acqua, materiali di supporto, riduttori di attrito, biocidi e inibitori di incrostazione. Il materiale del tubo deve resistere alla degradazione chimica per evitare rigonfiamento, indurimento o estrazione di composti nel flusso del fluido. Tubo per fratturazione resistente agli agenti chimici per operazioni di acidificazione richiede composti di tubi specializzati.

Per i trattamenti di acidificazione che coinvolgono acido cloridrico o fluoridrico, i materiali dei tubi in fluorocarburo (FKM) offrono la massima resistenza. Per i fluidi di fratturazione standard, l'HNBR offre una combinazione equilibrata di resistenza chimica e stabilità alla temperatura. Di seguito è riportato un riepilogo delle considerazioni sulla compatibilità chimica.

• HNBR (nitrile idrogenato): Adatto per diesel, oli minerali e la maggior parte dei fluidi di fratturazione; intervallo di temperatura da -40°F a 275°F.
• FKM (fluorocarburo): Ottimo per acidificanti ed idrocarburi aromatici; intervallo di temperatura da -20°F a 400°F; costo più elevato.
• NBR (nitrile): Buono per fluidi a base di petrolio ma compatibilità limitata con fluidi di fratturazione ad alta temperatura.
• UPE (Polietilene ad altissimo peso molecolare): Resistenza superiore all'abrasione e agli agenti chimici per applicazioni specializzate.

5. Connessioni finali e integrità dell'assieme

La robustezza del tubo assemblato è pari a quella dei suoi collegamenti terminali. Per Tubo flessibile per fratturazione e giacimento petrolifero assemblato con raccordi a martello , le tecniche di crimpatura e la selezione del giunto adeguato sono fondamentali. I raccordi a martello (come Fig 100, Fig 1502 o Fig 206) sono lo standard industriale per le connessioni di fratturazione ad alta pressione grazie alla loro capacità di connessione rapida e alla tenuta affidabile sotto estrema pressione.

Quando si specificano i gruppi, verificare che il processo di crimpatura soddisfi gli standard API 7K o ISO 6803. Le connessioni sottocrimpate possono staccarsi sotto pressione, mentre una crimpatura eccessiva può danneggiare lo strato di rinforzo, creando un punto di rottura nascosto. I test condotti da terzi confermano che i gruppi adeguatamente crimpati mantengono il 100% della pressione di esercizio nominale e della pressione di scoppio del tubo.

5.1 Specifiche del gruppo chiave

• Conservazione della crimpatura: Nell'interfaccia del giunto deve essere raggiunto almeno il 90% della pressione di scoppio del tubo.
• Materiale di accoppiamento: Acciaio al carbonio con rivestimento in zinco o epossidico per resistenza alla corrosione in ambienti petroliferi esterni.
• Tracciabilità: Ogni gruppo dovrebbe includere un numero di serie con record di dati di crimpatura per la garanzia della qualità e l'analisi dei guasti.

6. Standard di settore e requisiti di certificazione

La conformità agli standard industriali riconosciuti non è negoziabile per le operazioni nei giacimenti petroliferi. API 7K è lo standard principale per i tubi flessibili di perforazione e manutenzione dei pozzi, che copre i requisiti di progettazione, produzione e test. Tubo flessibile per fratturazione e giacimento petrolifero certificato API 7K garantisce che il prodotto sia stato sottoposto a rigorosi test di scoppio, impulso e piegatura.

Ulteriori standard includono ISO 6803 per i test impulsivi, la certificazione ABS per applicazioni offshore e l'approvazione MSHA per ambienti minerari sotterranei. Le specifiche di approvvigionamento dovrebbero richiedere esplicitamente rapporti di prova certificati (CTR) per ciascun lotto, documentando la pressione di scoppio, la forza di adesione e la verifica dimensionale.

Domande frequenti (FAQ)

• D: Qual è la durata tipica di un tubo da fratturazione in condizioni di funzionamento regolare?
  R: Nelle tipiche operazioni di fratturazione con 200-300 cicli di pressione per lavoro, un tubo di qualità con tubo HNBR e rinforzo in filo a spirale può durare da 3 a 5 anni. Si consiglia la sostituzione quando la copertura presenta tagli visibili, rinforzi esposti o dopo qualsiasi aumento significativo di pressione superiore al 110% della pressione di esercizio.
• D: Come posso determinare la dimensione corretta del tubo per un'operazione di fratturazione?
  R: La dimensione del tubo è determinata dai requisiti di portata e caduta di pressione. Per la maggior parte delle applicazioni di fratturazione, i diametri interni da 2 pollici e 3 pollici sono standard per le connessioni dei collettori, mentre i tubi flessibili da 4 pollici vengono utilizzati per le linee missilistiche. Utilizzare i calcoli Darcy-Weisbach per verificare che la caduta di pressione non superi il 10% della pressione di esercizio alla portata massima.
• D: I tubi flessibili fratturati possono essere riparati se danneggiati?
  R: Le riparazioni sul campo non sono consentite per i tubi flessibili ad alta pressione secondo API 7K. Qualsiasi taglio o abrasione che penetra nella copertura esterna ed espone il rinforzo richiede l'immediata rimozione dal servizio. I gruppi riparati non possono essere ricertificati ai valori di pressione originali.
• D: Qual è la differenza tra il tubo di fratturazione e il tubo di perforazione rotante?
  R: Il tubo per fratturazione è progettato per il trasferimento ad alto flusso e ad alta pressione di fanghi abrasivi con frequenti cicli di pressione. Il tubo flessibile per perforazione rotante (tubo Kelly) è progettato per la rotazione continua e le vibrazioni sul pavimento della piattaforma di perforazione. Non sono intercambiabili; il tubo flessibile che si frattura ha tipicamente una copertura più spessa e uno schema di disposizione dei rinforzi diverso.

Riferimenti

• Istituto americano del petrolio. (2023). Specifica API 7K: attrezzature per la perforazione e la manutenzione dei pozzi . Servizi di pubblicazione API.
• Organizzazione internazionale per la standardizzazione. (2020). ISO 6803: Tubi flessibili in gomma o plastica e gruppi di tubi flessibili - Prova a impulso di pressione idraulica senza flessione .
• Associazione Nazionale Ingegneri della Corrosione. (2022). NACE SP0472: Metodi e controlli per prevenire la fessurazione ambientale nel servizio delle saldature di acciaio al carbonio in ambienti corrosivi di raffinazione del petrolio .
• Società degli ingegneri petroliferi. (2021). SPE 204215: Migliori pratiche per la gestione dei tubi ad alta pressione nelle operazioni di fratturazione idraulica .
• Istituto per l'energia. (2023). Codice modello EI di pratiche di sicurezza Parte 15: Classificazione dell'area per installazioni che gestiscono fluidi infiammabili .
• Amministrazione per la sicurezza e la salute sul lavoro. (2022). OSHA 1910.269: Generazione, trasmissione e distribuzione di energia elettrica - Requisiti di integrità dei tubi .
