Cos'è un tubo Layflat e ne hai bisogno?

Che tu stia gestendo un progetto di irrigazione su larga scala, coordinando la risposta all'emergenza inondazioni o cercando soluzioni di trasferimento di fluidi per operazioni di petrolio e gas, selezionando il tubo giusto è una decisione ingegneristica fondamentale. Tubo flessibile piatto è diventata la soluzione preferita in decine di settori, apprezzata per la sua tolleranza alle alte pressioni, lo stoccaggio compatto, l'implementazione rapida e la lunga durata operativa. Questa guida completa copre tutto ciò che i responsabili degli approvvigionamenti, gli ingegneri e gli acquirenti all'ingrosso devono sapere prima di specificare o acquistare un tubo flessibile piatto .

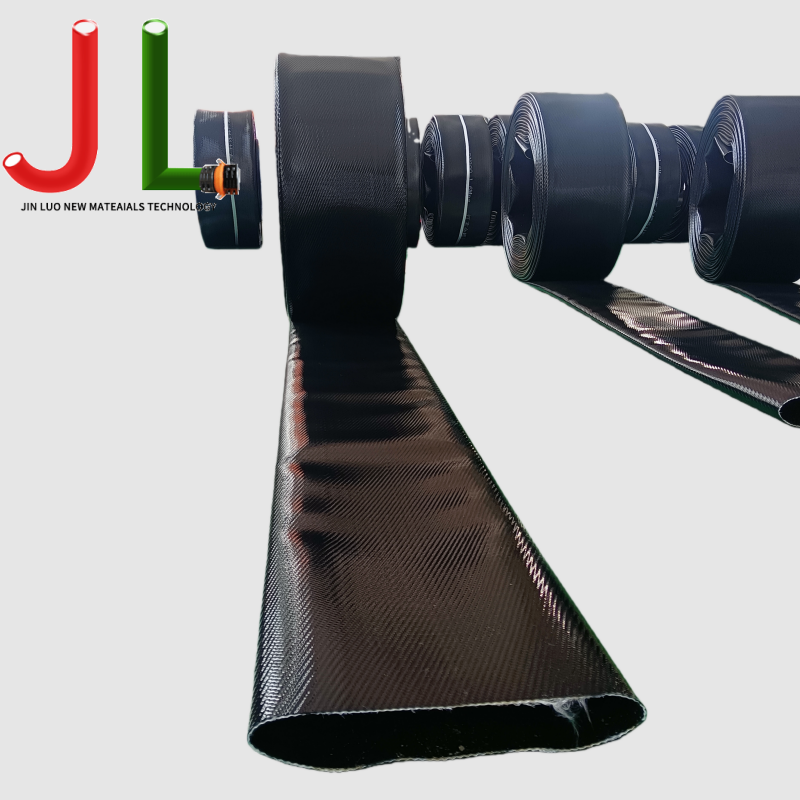

1. Comprendere i tubi flessibili Layflat

Cosa rende un tubo flessibile piatto diverso da un tubo da giardino

A prima vista, la distinzione tra a tubo flessibile piatto e un tubo da giardino convenzionale può sembrare superficiale, ma le differenze tecniche sono profonde e influenzano direttamente sulle prestazioni, sulla sicurezza e sul costo totale di proprietà negli ambienti industriali.

A tubo flessibile piatto È specificamente progettato per restare completamente piatto quando non pressurizzato, consentendogli di essere arrotolato sulla bobina piatta, immagazzinato in spazi compatti e utilizzato rapidamente su lunghe distanze. Questa caratteristica del collasso piatto è ottenuta attraverso un rivestimento di rinforzo in tessuto intrecciato, tipicamente poliestere o nylon, collegato a una camera d'aria realizzata con materiali come PVC, TPU (poliuretano termoplastico) o gomma NBR. Quando viene applicata la pressione interna, il tubo si espande fino a raggiungere una sezione trasversale rotonda in grado di trasportare volumi di flusso elevati.

Un tubo da giardino, al contrario, mantiene sempre un profilo rotondo grazie alla sua struttura a parete rigida. Sebbene sia adeguata per la fornitura di acqua domestica a bassa pressione (tipicamente inferiore a 60 PSI), è strutturalmente inadatto per il trasferimento di fluidi ad alto volume, mezzi abrasivi o utilizzo prolungato all'aperto sotto esposizione ai raggi UV e stress meccanico.

La tabella seguente riassume le principali differenze tecniche tra a tubo flessibile piatto vs tubo da giardino :

Per qualsiasi applicazione B2B in cui le portate superano i 200 litri al minuto, le pressioni di esercizio superano gli 80 PSI o le distanze di distribuzione superano i 30 metri, a tubo flessibile piatto è la scelta tecnicamente corretta. L’uso di un tubo da giardino in queste condizioni non solo è inefficiente, ma rappresenta anche un pericolo per la sicurezza.

Come funziona la pressione nominale del tubo flessibile layflat (PSI): cosa devi sapere prima dell'acquisto

Comprensione tubo piatto pressione flessibile nominale psi è essenziale per una progettazione sicura ed efficiente del sistema. I valori di pressione nei tubi flessibili layflat implicano tre valori critici che acquirenti e ingegneri devono distinguere chiaramente.

• Pressione di esercizio (WP): La massima pressione operativa continua che il tubo è progettato per sostenere senza degrado. Questa è la cifra più comunemente citata nelle specifiche del prodotto.
• Pressione di scoppio (BP): La pressione alla quale si verifica un guasto catastrofico al tubo. Gli standard di settore in genere richiedono che la pressione di scoppio abbia un rapporto minimo di 3:1 o 4:1 rispetto alla pressione di esercizio (fattore di sicurezza).
• Pressione di prova: La pressione applicata durante l'ispezione del controllo qualità, solitamente da 1,5× a 2× la pressione di esercizio, per verificare l'integrità strutturale prima della spedizione.

Il tubo piatto pressione flessibile nominale psi è in gran parte determinato dalle seguenti variabili ingegneristiche:

• Materiale della giacca e densità del tessuto: Il poliestere a denari più alti con motivi a trama più fitta aumenta la resistenza allo scoppio.
• Mescola della camera d'aria: I tubi rivestiti in TPU superano il PVC sia in termini di tolleranza alla pressione che di resistenza chimica.

Nota critica sugli appalti: Richiedere sempre al proprio fornitore la documentazione certificata sulla pressione di prova e il rapporto del fattore di sicurezza. I tubi che funzionano vicino alla pressione di esercizio massima senza un margine di sicurezza verificato rappresentano una responsabilità significativa nelle operazioni sul campo.

2. Scegliere il tubo flessibile Layflat giusto

Tubo di scarico da 4 pollici: quando le dimensioni contano davvero

Il tubo piatto flessibile tubo di scarico da 4 pollici rappresenta uno dei diametri più utilizzati nel trasferimento di fluidi industriali, raggiungendo un equilibrio pratico tra capacità di flusso, peso, portabilità e compatibilità del sistema.

Capacità di flusso per a Tubo di scarico da 4 pollici può raggiungere da 1.500 a 2.500 litri al minuto a pressioni di esercizio standard delle pompe, rendendolo particolarmente adatto per operazioni di drenaggio, pompaggio di bypass, condutture di irrigazione agricola e linee di alimentazione temporanee di estinzione incendi.

Considerazioni chiave sul dimensionamento per ingegneri e team di approvvigionamento:

• Velocità del flusso: mantenere la velocità del fluido tra 1,5 e 3,0 m/s per ridurre al minimo le perdite di attrito e prevenire la sedimentazione dei sedimenti nelle applicazioni con liquami. A 2 m/s, un tubo da 4" eroga circa 1.520 l/min.
• Perdita di attrito: Per un tratto di 100 metri di tubo piatto da 4" che trasporta acqua a 2 m/s, si prevede una caduta di pressione di circa 0,8–1,2 bar. Questo deve essere preso in considerazione nella scelta della pompa.
• Peso al metro: Un tubo layflat standard in PVC da 4" pesa circa 0,9–1,2 kg/m. Un rotolo da 100 m pesa 90–120 kg: pianificare la movimentazione meccanica.
• Compatibilità accoppiamento: Gli attacchi BSP da 4", Camlock (tipo C/E) o Storz sono le opzioni standard. Confermare gli standard dei raccordi finali con il produttore della pompa prima di ordinare.

Tubo flessibile piatto per pompa di trasferimento dell'acqua: tubo flessibile corrispondente alle specifiche della pompa

Selezionando un tubo flessibile piatto per pompa travaso acqua le applicazioni richiedono un attento allineamento tra le curve delle prestazioni della pompa e le caratteristiche idrauliche del tubo. Una mancata corrispondenza tra la potenza della pompa e le specifiche del tubo è una delle principali cause di guasto prematuro del tubo, cavitazione e inefficienza del sistema.

I seguenti parametri devono essere incrociati quando si specifica a tubo flessibile piatto per pompa travaso acqua sistemi:

• Pressione massima di scarico: La pressione di esercizio del tubo deve superare la pressione di scarico massima della pompa di un fattore di sicurezza minimo di 1,5×. Per le pompe da 6 bar, specificare tubi con una pressione di esercizio di almeno 9 bar (130 PSI).
• Portata (Q): Far corrispondere il diametro interno del tubo alla portata nominale della pompa. I tubi sottodimensionati aumentano la velocità, amplificano le perdite per attrito e accelerano l'usura della camera d'aria.
• Applicazione di ingresso e di scarico: I tubi Layflat sono progettati solo per pressione positiva (scarico). Non sono strutturalmente adatti per applicazioni sul lato di aspirazione (pressione negativa) a causa del loro design collassabile. Utilizzare tubi di aspirazione rinforzati o un tubo rigido sul lato di ingresso.
• Gestione della pressione di picco: L'avvio della pompa centrifuga genera picchi di pressione fino a 2 volte la pressione di stato stazionario. Specificare tubi flessibili adatti a gestire condizioni di picco, in particolare nei sistemi con valvole ad azione rapida.

Matrice delle specifiche pompa-tubo:

Materiali principali: tubo flessibile piatto in PVC e poliuretano

La selezione del materiale è la decisione di specifica più importante quando si acquista a tubo flessibile piatto . I due materiali dominanti, PVC (cloruro di polivinile) e TPU/poliuretano, offrono profili prestazionali fondamentalmente diversi adatti a diversi ambienti operativi.

Mentre i tubi in PVC mantengono lo standard economico vantaggioso per l'irrigazione dell'acqua e il trasferimento per scopi generali, i tubi in poliuretano offrono prestazioni superiori in applicazioni impegnative che comportano abrasione, temperature estreme, esposizione chimica e operazioni di fratturazione ad alta pressione.

3. Installazione, raccordi e manutenzione

Raccordi e giunti per la riparazione di tubi flessibili Layflat: una guida pratica

Selezione e installazione corretta di tubo piatto riparazione raccordi flessibile e raccordi è fondamentale quanto le specifiche del tubo stesso. Il guasto dei giunti è la causa principale di perdite, perdite di pressione e tempi di inattività non pianificati nei sistemi di tubi flessibili layflat. Ingegneri e tecnici sul campo devono comprendere i principi meccanici alla base di ciascun tipo di giunto per prendere decisioni informate.

I sistemi di accoppiamento più comuni utilizzati con tubo piatto riparazione raccordi flessibile e raccordi includere:

• Giunti Camlock (camma e scanalatura): Il sistema di connessione rapida più utilizzato per tubi industriali layflat. Disponibili in alluminio, acciaio inossidabile e polipropilene. Valutato a 150–250PSI alla seconda del materiale. Il tipo C (maschio) e il tipo E (femmina) sono standard per i collegamenti tra tubo e pompa. L'installazione non richiede attrezzi: i bracci a camma bloccano l'accoppiamento con un quarto di giro.
• Giunti Storz: Giunti simmetrici e valutati ampiamente utilizzati nella vigilia del fuoco e nell'approvazione idrico comunale. Si collega con un'unica rotazione di 22,5°. Valutato a 16 bar. Disponibile nelle misure da 2" a 6". Preferito per le implementazioni di risposta alle emergenze in cui è richiesta una connessione rapida sotto pressione.
• Raccordi filettati BSP/NPT: Connessioni filettate standard per installazioni permanenti o semipermanenti. BSP (British Standard Pipe) predomina nei mercati europei e asiatici; NPT (National Pipe Thread) è lo standard nel Nord America. Richiedono sigillante per filettature (nastro in PTFE o composto anaerobico) e non sono adatti a cicli di connessione/sconnessione frequenti.
• Giunti Bauer: Sistema di aggancio a semiguscio tarato a 10 bar. Ampiamente utilizzato nei sistemi di drenaggio minerario e di irrigazione agricola. Più veloce da collegare rispetto ai raccordi filettati ma più lento di Camlock.
• Racconti di riparazione della espansione interna: Utilizzato per la riparazione sul campo di sezioni dei tubi danneggiati. Un mandrino interno scanalato o increspato viene inserito nel foro del tubo e fissato con fascette esterne o una ghiera crimpata. Specifica critica: il diametro esterno del raccordo interno deve corrispondere al diametro interno del tubo entro ±0,5 mm per garantire una tenuta senza perdite sotto pressione.

Guida alla scelta del materiale di accoppiamento:

Come prolungare la durata del tubo ed evitare guasti comuni

Una manutenzione adeguata tubo flessibile piatto può garantire 5-10 anni di durata operativa in condizioni di campo. Le seguenti pratiche di manutenzione supportate dalla progettazione sono essenziali per massimizzare il ritorno sull'investimento:

• Evitare il caricamento dei punti: Non guidare mai veicoli su un tubo flessibile pressurizzato. Alla pressione di esercizio, un veicolo che attraversa un tubo da 4" crea concentrazioni di sollecitazioni localizzate che superano la resistenza alla trazione del rivestimento. Utilizzare rampe per tubi adatte al carico previsto.
• Controllare l'esposizione ai raggi UV: L'esposizione diretta prolungata ai raggi UV degrada i plastificanti del PVC e indebolisce le fibre del rivestimento. Conservare i tubi flessibili in sacchetti opachi o in bobine coperte quando non in uso. I tubi in PVC non devono essere esposti alla luce solare diretta per più di 90 giorni consecutivi.
• Sciacquare dopo l'uso chimico: Dopo aver trasferito fertilizzanti, erbicidi o prodotti chimici industriali, sciacquare il tubo con acqua pulita alla pressione di esercizio per almeno 5 minuti. I residui chimici accelerano il degrado della camera d'aria.
• Ispezionare i giunti prima di ogni implementazione: Verificare la presenza di bracci delle camme incrinati, guarnizioni usurate e corrosione. Un guasto del raccordo a 10 bar rilascia circa 1 litro al secondo per millimetro di larghezza dello spazio: un notevole rischio per la sicurezza.
• Conservare arrotolato, non piegato: La piegatura ripetuta nello stesso punto crea crepe da fatica sia nella camera d'aria che nella giacca in tessuto. Arrotolatore sempre su bobina piatta con un raggio di curvatura minimo pari a 4 volte il diametro esterno del tubo.
• Prova di pressione dopo la riparazione: Qualsiasi tubo riparato utilizzando raccordi ad espansione interna deve essere sottoposto a test idrostatico a 1,5 volte la pressione di esercizio prima di essere rimesso in servizio. Tenere premuto per un minimo di 5 minuti e ispezionare la zona di riparazione per verificare la presenza di pianto.

4. Applicazioni industriali

Petrolio e gas, agricoltura, estrazione mineraria e risposta alle emergenze

Tubo flessibile piatto è una delle tecnologie di trasporto dei fluidi più versatili disponibili per l'industria, con record di applicazioni comprovate in molteplici settori ad alta richiesta. Il filo conduttore di tutte le applicazioni è la necessità di spostare grandi volumi di fluidi in modo rapido, sicuro e su distanze estesi utilizzando apparecchiature che possono essere implementate senza pesanti investimenti infrastrutturali.

• Esplorazione di petrolio e gas e trasferimento temporaneo: Negli ambienti dei giacimenti petroliferi, tubo flessibile piatto per pompa travaso acqua i sistemi supportano la fratturazione dell'approvvigionamento idrico, la gestione dell'acqua prodotta e il trasferimento temporaneo di petrolio greggio tra punti di stoccaggio. I tubi in poliuretano con pressione nominale di 30 bar sono lo standard in questo settore. La capacità di distribuzione di 500 metri di tubo da una singola bobina montata sul camion riduce drasticamente i tempi di mobilizzazione rispetto ai sistemi di tubi rigidi.
• Irrigazione e fertilizzazione agricola: Il tubo piatto flessibile tubo di scarico da 4 pollici La configurazione è la spina dorsale delle linee di fornitura di irrigazione a perno centrale, dei sistemi di irrigazione a solco e delle reti di fertirrigazione. I tubi in PVC stabilizzato ai raggi UV con raccordi Camlock in alluminio rappresentano la specifica standard per le operazioni di colture in filari su larga scala. Un singolo tubo da 4" a 80 PSI può irrigare 10-15 ettari al giorno ai tassi di applicazione tipici.
• Estrazione mineraria ed esplorazione mineraria: La disidratazione durante le operazioni di estrazione a cielo aperto e sotterranee richiede tubi in grado di gestire liquami abrasivi contenenti concentrazioni di solidi fino al 30% in peso. I tubi flessibili layflat rivestiti in poliuretano con rivestimenti resistenti all'abrasione sono specificati per il servizio con liquami. I diametri tipici vanno da 3" a 8".
• Risposta alle emergenze e controllo delle inondazioni: I vigili del fuoco e le organizzazioni di protezione civile di tutto il mondo si affidano a questo tubo flessibile piatto per l'approvvigionamento idrico a distanza per le operazioni antincendio e il pompaggio di emergenza delle inondazioni. I tubi flessibili accoppiati Storz a doppia camicia con pressione nominale di 16 bar rappresentano lo standard internazionale per le applicazioni dei vigili del fuoco (EN 14540 / NFPA 1961).
• Trasferimento di fluidi industriali: Gli stabilimenti chimici, i cantieri edili e i progetti infrastrutturali comunali utilizzano tubi flessibili layflat per il pompaggio di bypass durante la manutenzione delle tubazioni, il trasferimento temporaneo di fluidi di processo e il drenaggio delle costruzioni.
•

5. Informazioni su Jiangsu Jinluo: il tuo produttore di tubi flessibili Layflat

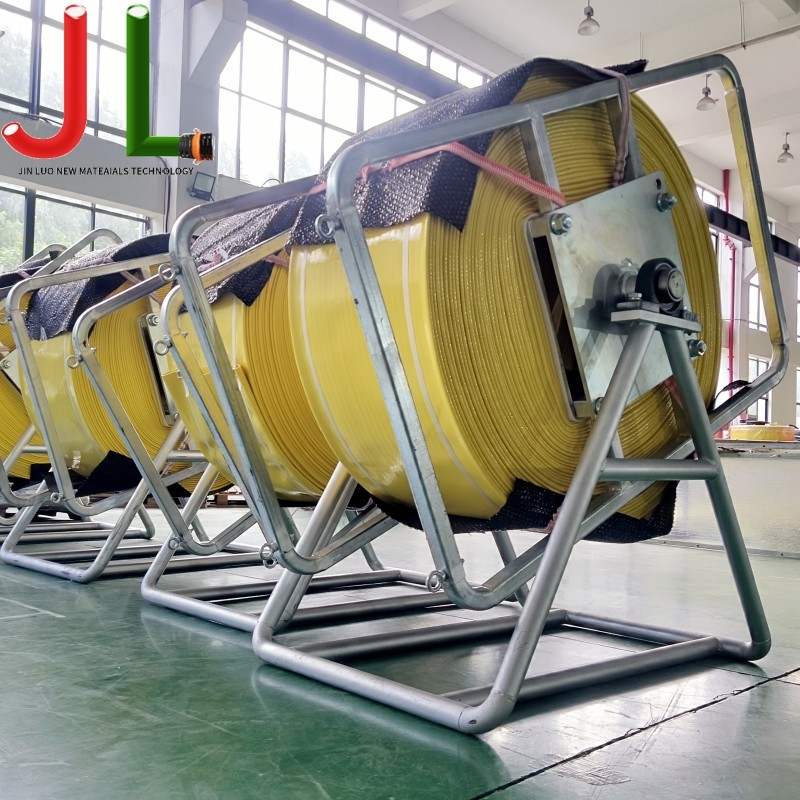

Funzionalità di fabbrica: da 2" a 16", lunghezze e specifiche personalizzate

Jiangsu Jinluo New Material Technology Co., Ltd. è un produttore specializzato dedicato alla produzione e vendita di tubi flessibili per il trasferimento di fluidi ad alte prestazioni, con particolare esperienza nel poliuretano tubo flessibile piatto tecnologia. Lo stabilimento di produzione dell'azienda si trova a Jiangsu, in Cina, uno dei principali centri di produzione industriale del paese, e opera secondo rigorosi sistemi di gestione della qualità in linea con gli standard internazionali.

Le capacità produttive di Jinluo coprono una gamma completa di diametri da 2 pollici a 16 pollici, con lunghezze personalizzabili per soddisfare i requisiti logistici e operativi specifici di ciascun progetto. Calibri e prodotti personalizzati sono disponibili su richiesta, consentendo la produzione OEM e con marchio privato per distributori internazionali e acquirenti all'ingrosso.

Panoramica della gamma di prodotti

Il portafoglio di prodotti Il Jinluo è progettato per soddisfare l'intero spettro di requisiti di trasferimento di fluidi industriali e agricoli:

• Tubi flessibili per fratturazione Layflat in poliuretano: Tubi flessibili ad alta pressione con pressione nominale di 30 bar, progettati per la fornitura di acqua di fratturazione di giacimenti petroliferi e applicazioni di gestione dell'acqua prodotta.
• Tubi per petrolio e gas: Certificato per il servizio con idrocarburi, con camere d'aria formulate per la compatibilità con petrolio greggio, prodotti raffinati e prodotti chimici dei giacimenti petroliferi.
• Tubi di alimentazione idrica remota per camion dei pompieri: Costruzione a doppia camicia con opzioni di accoppiamento Storz o Camlock, conforme agli standard internazionali dei vigili del fuoco per le operazioni di fornitura idrica remota.
• Tubi industriali: Tubi per usi generali e speciali per il trasferimento di fluidi di processo, la disidratazione, il pompaggio di bypass e le applicazioni edili.
• Tubi forestali: Tubi leggeri e resistenti all'abrasione progettati per la soppressione degli incendi e le operazioni di gestione forestale su terreni accidentati.
• Tubi per l'irrigazione e l'agricoltura: Tubi in PVC e poliuretano stabilizzati ai raggi UV ottimizzati per l'irrigazione a perno centrale, sistemi di applicazione di tubi a trascinamento e reti di fertirrigazione.
• Tubi per mandata acqua potabile: Mescole per camere d'aria per uso alimentare conformi agli standard applicabili sul contatto con l'acqua potabile per il trasporto sicuro di acqua potabile.
• Tubi per il ripristino di condotte senza scavo: Tubi flessibili resistenti alla temperatura e agli agenti chimici progettati, applicazioni di supporto per lo scoppio di tubi e perforazione direzionale.

Perché gli acquirenti globali scelgono Jinluo

• Gamma completa di diametro internamente: I prodotti da 2" a 16" fabbricati sotto lo stesso tetto garantiscono standard di qualità costanti per tutte le dimensioni del prodotto.
• Flessibilità dei materiali: Sono disponibili opzioni in PVC, TPU, poliuretano e composti speciali per soddisfare qualsiasi requisito di fluido, pressione o temperatura.
• Capacità di ingegneria personalizzata: Diametri non standard, lunghezze personalizzate, imballaggi con etichetta privata e ricchi di giunti OEM sono disponibili con tempi di consegna brevi.
• Esperienza logistica globale: I prodotti vengono forniti a clienti del settore petrolifero e del gas, agricoli, municipali e industriali in più continenti.

6. Domande frequenti

Q1: Qual è la differenza tra un tubo piatto e un tubo da giardino per uso intensivo?

A tubo flessibile piatto vs tubo da giardino il confronto per le applicazioni pesanti favorisce costantemente il design layflat in ogni parametro prestazionale critico. I tubi da giardino sono prodotti per la fornitura di acqua domestica a pressioni inferiori a 80 PSI e portate inferiori a 50 litri al minuto. Utilizzano una struttura in PVC estruso o gomma a parete singola senza rivestimento di rinforzo. Tubo flessibile piatto , al contrario, presentano una camicia di rinforzo in tessuto fusa su una camera d'aria ad alte prestazioni, che consente pressioni di esercizio fino a 30 bar e portate superiori a 2.500 litri al minuto nei diametri maggiori. Per qualsiasi applicazione industriale, agricola, mineraria o di risposta alle emergenze, un tubo da giardino è categoricamente inadatto e utilizzarne uno in tali condizioni costituisce un rischio per la sicurezza del personale e delle attrezzature.

Q2: Di quale valutazione PSI ho bisogno per la mia domanda?

Determinare il corretto tubo piatto pressione flessibile nominale psi per la vostra applicazione richiede la valutazione di tre parametri: pressione di scarico massima della pompa, pressione di picco prevista (tipicamente 1,5–2× pressione in stato stazionario) e il fattore di sicurezza richiesto (rapporto scoppio-funzionamento minimo 3:1 secondo gli standard di settore). Per l'irrigazione agricola con pompe centrifughe, in genere è sufficiente una pressione di esercizio nominale di 10–12 bar (145–175 PSI). Per la disidratazione industriale con gruppi di pompe diesel, è appropriata una pressione di 12–16 bar (175–232 PSI). Per la fratturazione di giacimenti petroliferi o il trasferimento industriale ad alta pressione, specificare 25–35 bar (363–508 PSI) o superiore. Richiedere sempre la documentazione certificata del test di pressione al proprio fornitore.

Q3: Vieni a selezionare un tubo flessibile piatto per un sistema di pompaggio per il trasferimento dell'acqua?

Selezionando un tubo flessibile piatto per pompa travaso acqua l'integrazione richiede la corrispondenza di quattro parametri chiave: (1) la pressione di esercizio del tubo flessibile deve superare la pressione di scarico massima della pompa con un margine di sicurezza minimo di 1,5 volte; (2) il diametro interno del tubo flessibile deve essere dimensionato per mantenere la velocità del fluido tra 1,5 e 3,0 m/s per ottimizzare l'efficienza del flusso e ridurre al minimo le perdite per attrito; (3) il tipo e le dimensioni del raccordo devono essere compatibili con l'uscita di scarico della pompa: verificare lo standard BSP, NPT, Camlock o Storz prima di ordinare; (4) il tubo deve essere specificato solo per il servizio di scarico (pressione positiva), poiché i tubi layflat non sono progettati per l'uso sul lato di aspirazione (pressione negativa).

Q4: Quali sono i migliori raccordi per riparare un tubo flessibile piatto danneggiato sul campo?

Per la riparazione di emergenza sul campo di un danneggiato tubo flessibile piatto , i raccordi di riparazione della dilatazione interna sono la soluzione più rapida ed efficace. Sono costituiti da un mandrino in alluminio o acciaio inossidabile spinato inserito in entrambe le estremità tagliate della sezione danneggiata, fissato con fascette stringitubo per carichi pesanti o ghiere premontate. Il diametro esterno del raccordo deve corrispondere al diametro interno del tubo entro ±0,5 mm per una tenuta a tenuta di pressione. Dopo la riparazione, il tubo deve essere testato idrostaticamente a 1,5 volte la pressione di esercizio prima di rimetterlo in servizio. Per riparazioni permanenti in condizioni di officina, crimpatura idraulica del tipo a ghiera tubo piatto riparazione raccordi flessibile e raccordi fornisce una soluzione più affidabile a lungo termine. Anche i raccordi terminali Camlock o Storz devono essere ispezionati e sostituiti se i bracci delle camme mostrano crepe o le guarnizioni mostrano un cedimento da compressione.

D5: Qual è la specifica corretta per un tubo di scarico da 4 pollici in un'applicazione di drenaggio?

Per un'applicazione di disidratazione standard utilizzando a tubo piatto flessibile tubo di scarico da 4 pollici configurazione, le specifiche consigliate includono: struttura in tessuto di poliestere a doppia camicia con camera d'aria in PVC o TPU; pressione di esercizio minima 12 bar (175 PSI) con un fattore di sicurezza antiscoppio 3:1; Raccordi Camlock Tipo C/E o Storz in alluminio o ghisa sferoidale; tolleranza diametro interno del tubo ±1 mm su tutta la lunghezza; e composto di rivestimento stabilizzato ai raggi UV per l'impiego all'aperto. Per la disidratazione abrasiva che coinvolge acqua sabbiosa o granulosa, specificare una camera d'aria in TPU con un grado di resistenza all'abrasione di almeno 100 mm³ di perdita di volume massimo secondo DIN 53516. La lunghezza del rotolo è in genere di 20-100 metri a seconda della logistica del sito: rotoli più lunghi i punti di accoppiamento e potenziali siti di perdita.

7. Conclusione

Tubo flessibile piatto rappresenta una delle soluzioni di trasferimento dei fluidi più convenienti ed operativamente flessibili disponibili nei settori industriale, agricolo e di risposta alle emergenze. La scelta del tubo flessibile giusto richiede un approccio ingegneristico disciplinato: adattamento della pressione di esercizio e i fattori di sicurezza al sistema di pompaggio, specifica il materiale corretto della camera d'aria per il fluido e l'intervallo di temperatura, scegli i sistemi di accoppiamento adatti alla frequenza di connessione e all'ambiente operativo e implementa un programma di manutenzione strutturato per massimizzare la durata del servizio.

Sia che tu stia acquistando a tubo piatto flessibile tubo di scarico da 4 pollici per l'irrigazione agricola, un tubo in poliuretano ad alta pressione per la frantumazione dei giacimenti petroliferi, oppure tubo piatto riparazione raccordi flessibile e raccordi per un progetto di pipeline di grandi dimensioni, le specifiche tecniche descritte in questa guida forniscono una base rigorosa per le decisioni di approvvigionamento.

Jiangsu Jinluo New Material Technology Co., Ltd. offre una gamma completa di prodotti da 2" a 16" in PVC, poliuretano e costruzioni composte speciali, con ingegneria personalizzata disponibile per soddisfare le specifiche di progetto più esigenti. Contatta il team tecnico Jinluo per discutere i tuoi requisiti specifici di trasferimento dei fluidi.
