Cos'è un tubo per fratturazione e giacimento petrolifero?

Nel mondo ad alto rischio dell'esplorazione e della produzione di petrolio e gas, ogni componente della catena di trasferimento dei fluidi è fondamentale. Tra questi, l'umile manichetta è tutt'altro che semplice; si tratta di un'ancora di salvezza progettata con precisione che resiste a condizioni gravose per mantenere il flusso delle operazioni in modo sicuro ed efficiente. A Tubo flessibile per fratturazione e giacimento petrolifero è un'apparecchiatura specializzata progettata per convogliare una varietà di fluidi aggressivi, dal fluido di fratturazione ad alta pressione e dal fango di perforazione abrasivo all'acqua prodotta e al petrolio greggio, sotto pressioni, temperatura e sollecitazioni dinamiche estreme. Il guasto di un singolo tubo può comportare tempi costosi di inattività, incidenti ambientali e gravi rischi per la sicurezza. Comprendere l'ingegneria alla base di questi tubi, dalla loro struttura robusta agli standard rigorosi che devono soddisfare, è essenziale per ingegneri, specialisti di approvvigionamento e operatori sul campo. Questa guida approfondisce l'anatomia di questi componenti vitali, spiegandone la chiave specifiche del tubo flessibile ad alta pressione , l'importanza di Certificazione del tubo API 7K frac e il ruolo di tubo flessibile per fratturazione rinforzato con filo di acciaio disegni. Forniremo inoltre una guida pratica sulle applicazioni critiche sul campo, come sapere quando programmare un'attività Sostituzione del tubo della pompa del fango del giacimento petrolifero e come selezionare il diritto tubo di scarico del giacimento petrolifero per il trasferimento dell'acqua operazioni. Combinando una profonda conoscenza tecnica con la praticità a livello di campo, questo articolo costituisce una risorsa completa per chiunque sia responsabile della specifica, della manutenzione o del funzionamento di queste risorse essenziali.

Anatomia di un tubo Frac ad alte prestazioni

La straordinaria resilienza di un tubo da fratturazione di qualità non è un caso; è il risultato di una costruzione meticolosamente stratificata in cui ogni strato svolge una funzione distinta e vitale. Fondamentalmente, il design deve bilanciare esigenze apparentemente contraddittorie: forza immensa con flessibilità, resistenza chimica con tolleranza all’abrasione e longevità con peso gestibile. Questo approccio multistrato inizia con il tubo o rivestimento, lo strato più interno a diretto contatto con il fluido convogliato. Solitamente è realizzato con gomma sintetica specializzata o composti di poliuretano termoplastico formulati per resistere alla degradazione causata da sostanze chimiche, acidi e materiali di supporto presenti nei fluidi di fratturazione. Intorno a questo rivestimento si trova lo strato di rinforzo, la vera spina dorsale del tubo che ne determina la capacità di carico. Questo è dove il tubo flessibile per fratturazione rinforzato con filo di acciaio si distinguono, utilizzando più spirali o trecce di filo di acciaio ad alta resistenza per contenere pressioni interne estreme e resistere alla fatica pulsante dovuto ai cicli della pompa. Infine, lo strato di copertura funge da prima linea di difesa contro l'ambiente esterno. È progettato per essere eccezionalmente robusto, resistente agli agenti atmosferici, all'ozono, ai raggi UV, all'olio e all'abrasione fisica derivante dal trascinamento su terreni accidentati, garantendo l'integrità del rinforzo critico sottostante.

• Il rivestimento interno: Realizzati con composti resistenti all'olio e all'abrasione come NBR, HNBR o poliuretano per proteggere dalla chimica del fluido interno.
• Lo strato di rinforzo: Filo di acciaio ad alta resistenza avvolto elicoidale o intrecciato in più strati per fornire la massima pressione di scoppio e resistenza alla fatica da impulso.
• La copertura protettiva: Uno strato esterno robusto e resistente agli agenti atmosferici, spesso realizzato in gomma sintetica come CR o CSM, progettato per resistere agli abusi sul campo.
• Raccordi terminali: Flangia in acciaio forgiato o raccordi filettati fissati saldamente tramite pressatura o crimpatura per formare un gruppo a prova di perdite e ad alta integrità.

Decodifica dei parametri chiave delle prestazioni: specifiche del tubo flessibile Frac ad alta pressione

La scelta del tubo corretto richiede una sua conoscenza approfondita specifiche del tubo flessibile ad alta pressione . Questi parametri pubblicati non sono solo numeri; sono una garanzia di limiti di prestazione in condizioni definite. La specifica più critica è la pressione di esercizio (WP), la pressione continua massima che il tubo è progettato per gestire in sicurezza. Altrettanto importante è la pressione minima di scoppio (MBP), che in genere è un multiplo della WP (ad esempio 4:1), che rappresenta il punto di rottura finale. La pressione di prova (TP) è la pressione applicata durante i test di prova in fabbrica, solitamente al di sopra del WP ma al di sotto del MBP. Altre specifiche vitali includono il diametro interno (ID), che influisce sulla portata e sulla caduta di pressione; il raggio di curvatura, che indica quanto strettamente può essere piegato il tubo senza attorcigliare o danneggiare i rinforzi; e l'intervallo di temperatura sia per il mezzo che per l'ambiente. Far corrispondere esattamente queste specifiche alla potenza della pompa, alle proprietà del fluido e alla disposizione del sito è fondamentale per un funzionamento sicuro e affidabile.

Applicazioni critiche e guida alla sostituzione

L'eccellenza teorica di un tubo è dimostrata nella sua applicazione pratica. Due degli usi più impegnativi e comuni nel settore evidenziano diversi aspetti delle prestazioni dei tubi e della gestione del ciclo di vita. Sul lato dell'alta pressione, i tubi flessibili collegati alle pompe per fanghi e alle pompe per fratturazione sono le arterie dell'operazione, movimentando fluidi abrasivi ad alta pressione. Per quanto riguarda i volumi elevati, i tubi di scarico per il trasferimento dell'acqua gestiscono le massicce portate necessarie per le operazioni di fratturazione e la movimentazione dei fluidi, dove la pressione può essere inferiore ma la durata e l'efficienza del flusso sono fondamentali.

Sistemi di pompaggio del fango: il cuore pulsante della perforazione

I tubi flessibili delle pompe per fanghi lavorano in uno degli ambienti più gravosi, costantemente esposti a pulsazioni ad alta pressione e fango di perforazione abrasivo. Sapere quando eseguire un Sostituzione del tubo della pompa del fango del giacimento petrolifero è un'abilità fondamentale che bilancia la sicurezza con l'economia operativa. Aspettare un fallimento catastrofico non è mai un’opzione. Gli indicatori chiave per la sostituzione includono crepe visibili o grave abrasione sulla copertura che espone i fili di rinforzo, rigonfiamenti o rigonfiamenti localizzati che indicano la separazione degli strati interni, perdite significative e persistenti sui raccordi o un tubo che ha superato la durata di servizio consigliata in base ai cicli di pressione. Implementare un programma di sostituzione proattivo basato sulle ore di funzionamento e su ispezioni regolari e documentate è molto più conveniente che gestire tempi di inattività non pianificati.

Trasferimento dell'acqua e movimentazione dei fluidi: gestione di volumi elevati

Per operazioni come la fornitura di acqua ai miscelatori o il trasferimento dell'acqua prodotta, viene spesso utilizzato un profilo del tubo diverso. An tubo di scarico del giacimento petrolifero per il trasferimento dell'acqua è progettato per ottimizzare il diametro interno ampio, bassa resistenza al flusso ed eccezionale tenacità contro il trascinamento e lo schiacciamento. Sebbene sia ancora robusto, il suo rinforzo può utilizzare tele tessili ad alta resistenza come poliestere o aramide invece di, o in combinazione con, filo di acciaio più leggero, creando un tubo più flessibile e talvolta più leggero, adatto per l'uso piatto su lunghe distanze. Le specifiche chiave qui si concentrano sull'ID della portata, sulla capacità di aspirazione (se utilizzata sull'aspirazione della pompa) e sull'eccezionale resistenza all'abrasione del coperchio.

Domande frequenti

Con quale frequenza è necessario sostituire un tubo flessibile ad alta pressione?

Non esiste una risposta univoca basata sul tempo, poiché la frequenza di sostituzione dipende dai cicli di pressione operativa, dall'abrasività del fluido e dalle condizioni ambientali. La pratica migliore è seguire un programma di manutenzione basato sulle condizioni. I tubi devono essere sostituiti immediatamente se l'ispezione rivela eventuali danni alla copertura che espongono rinforzi, rigonfiamenti, tagli profondi o gomma indurita/crepata. Inoltre, i produttori spesso forniscono una durata di servizio consigliata basata sulla pressione di esercizio massima e sui cicli di impulso. Sostituire proattivamente i tubi come parte di un piano di manutenzione programmata, sulla base delle indicazioni del produttore e dei rigorosi registri di ispezione, è molto più sicuro ed economico che reagisce a un guasto.

Cosa significa il "fattore di sicurezza 4:1" su un tubo?

Il fattore di sicurezza 4:1 (o un rapporto simile come 3:1 o 5:1) è un principio di progettazione fondamentale. Ciò significa che la pressione minima di scoppio del tubo (MBP) è quattro volte superiore alla pressione di esercizio nominale (WP). Ad esempio, un tubo WP da 10.000 PSI avrebbe un MBP di almeno 40.000 PSI. Questo ampio margine tiene conto dei picchi di pressione, della potenziale sottovalutazione della pressione del sistema, dell’affaticamento dei materiali nel tempo e delle sollecitazioni impreviste. È un cuscinetto di sicurezza fondamentale. Nel valutare specifiche del tubo flessibile ad alta pressione , un fattore di sicurezza più elevato indica generalmente un prodotto più robusto e progettato in modo conservativo.

Qual è la differenza tra un tubo "layflat" e un tubo in gomma standard per il trasferimento dell'acqua?

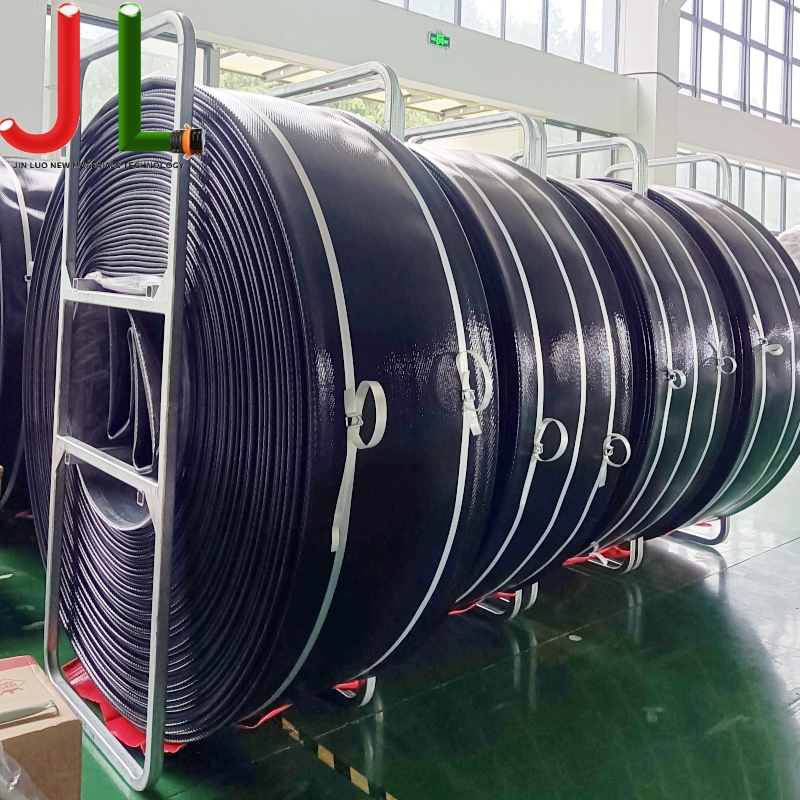

Un tubo di scarico in gomma standard è generalmente rotondo e mantiene la sua forma quando è vuoto, spesso con filo a spirale per evitare il collasso sotto aspirazione. Un tubo piatto, spesso usato come tubo di scarico del giacimento petrolifero per il trasferimento dell'acqua , è progettato per essere flessibile e appiattirsi completamente quando è vuoto, rendendolo molto più facile da arrotolare, trasportare e riporre su lunghi tratti. I tubi Layflat sono generalmente realizzati in PVC o tessuti rivestiti in poliuretano. Sono eccellenti per linee d'acqua temporanee e ad alto volume sul terreno, ma generalmente hanno valori di pressione inferiori e minore resistenza all'abrasione rispetto a un tubo di scarico in gomma rotonda per carichi pesanti destinato a un servizio più permanente o robusto.
