Comprensione dei tubi di scarico

1. Cosa sono i tubi di scarico?

Tubi di scarico sono tubi flessibili progettati per trasportare liquidi, semisolidi o gas da un luogo all'altro sotto pressione. A differenza dei tubi di aspirazione (che aspirano il materiale), tubi di scarico sono costruiti per resistere alla pressione interna, rendendoli essenziali nelle industrie in cui sono richiesti flusso controllato e trasferimento direzionale.

Funzioni primarie dei tubi di scarico

• Trasferimento materiale: Spostare acqua, prodotti chimici, liquami o solidi abrasivi.
• Gestione della pressione: Progettato per resistere alle forze di pompaggio senza collassare.
• Durabilità: Resistente all'usura, alle piegature e ai fattori ambientali.

Industrie chiave che utilizzano tubi di scarico

Tubo di scarico e tubo di aspirazione: differenze chiave

Parametri di base per identificare i tubi di scarico

• Diametro interno (ID): Varia da ½ pollice a 12 pollici, a seconda delle esigenze di flusso.
• Valutazione della pressione: Misurato in PSI/bar (ad esempio, 150PSI per il trasferimento dell'acqua standard).
• Intervallo di temperatura: Alcuni tubi sopportano temperature comprese tra -40°F e 200°F (tra -40°C e 93°C).
• Compatibilità dei materiali: Gomma (resistente all'abrasione), PVC (leggero) o composti speciali (resistenti agli agenti chimici).

Perché i tubi di scarico sono importanti
La loro capacità di gestire il flusso pressurizzato lo rende tubi di scarico fondamentale per prevenire perdite, sversamenti e tempi di inattività operativa. La scelta del tipo giusto garantisce efficienza, sicurezza e longevità in ambienti difficili.

2. Comprensione dei tubi di scarico: tipi, applicazioni e guida alla selezione

Tipi di tubi di scarico

1. Tubi di scarico in gomma

• Costruzione: Rinforzato con tessuto o filo di acciaio
• Intervallo di pressione: 150-300PSI
• Intervallo di temperatura: Da -40°F a 200°F (da -40°C a 93°C)
• Ideale per: Materiali abrasivi, applicazioni con olio e acqua
• Vantaggi: Eccellente flessibilità, resistente agli attorcigliamenti, durevole

2. Tubi di scarico in PVC

• Costruzione: Materiale in PVC con rinforzo a spirale
• Intervallo di pressione: 100-250PSI
• Intervallo di temperatura: Da 32°F a 140°F (da 0°C a 60°C)
• Ideale per: Trasferimento d'acqua leggero, applicazioni chimiche
• Vantaggi: Leggero, resistente alla corrosione, conveniente

3. Tubi di scarico termoplastici

• Costruzione: Strati termoplastici multipli
• Intervallo di pressione: 200-400PSI
• Intervallo di temperatura: Da -60°F a 275°F (da -51°C a 135°C)
• Ideale per: Trasferimento chimico, applicazioni alimentari
• Vantaggi: Resistente agli agenti chimici, non contaminante

4. Tubi compositi/specifici del materiale

• Tipi di specialità:
  • Tubi resistenti agli agenti chimici (rivestimento in PTFE)
  • Tubi resistenti all'abrasione (pareti extra spesse)
  • Tubi flessibili per uso alimentare (materiali approvati dalla FDA)
• Intervallo di pressione: Varia in base alla costruzione (150-600 PSI)
• Intervallo di temperatura: Varia in base al materiale

Applicazioni dei tubi di scarico

Guida alla scelta del tubo di scarico

1. Considerazioni sulla compatibilità dei materiali

• Acqua: Gomma standard o PVC
• Oli/carburanti: Mescole di gomma resistenti all'olio
• Acidi/alcali: PTFE o gomma speciale
• Liquami abrasivi: Gomma extra spessa con rivestimento resistente all'usura

2. Requisiti di dimensioni e flusso

• Guida alla selezione del diametro:
  • 1-2" per applicazioni a basso volume
  • 3-6" per flusso moderato
  • 8" per trasferimenti di grandi volumi
• Portata: Abbinare la dimensione del tubo alla capacità della pompa

3. Fattori di pressione e temperatura

• Pressione di esercizio: Superare sempre la pressione del sistema del 25%
• Pressione di scoppio: Minimo 4 volte la pressione di esercizio
• Temperatura: Verificare che la classificazione del tubo flessibile corrisponda alla temperatura del fluido

4. Necessità di rinforzo

• Dazio standard: Singolo strato di tessuto (150 PSI)
• Servizio pesante: Strati multipli di tessuto (300PSI)
• Servizio extra pesante: Rinforzo in filo di acciaio (400PSI)

5. Flessibilità vs. Rigidità

• Elevata flessibilità: Necessario per lo spostamento delle apparecchiature
• Tubi più rigidi: Meglio per applicazioni ad alta pressione

6. Terminare le connessioni

• Tipi comuni:
  • Raccordi Camlock
  • Estremità filettate NPT
  • Connessioni flangiate
• Suggerimento per la selezione: Abbinabile ai raccordi delle apparecchiature esistenti

Tabella di confronto delle prestazioni

Considerazioni speciali

• Conduttività statica: Necessario per liquidi infiammabili
• Resistenza ai raggi UV: Importante per l'uso esterno
• Raggio di piegatura: Curvatura minima prima della restrizione del flusso
• Conformità normativa: NSF, FDA o altri standard di settore

3. Caratteristiche principali dei tubi di scarico di alta qualità

1. Specifiche delle prestazioni di pressione

• Valutazione della pressione di esercizio:
  • Servizio standard: 150-250 PSI
  • Pesante duty: 250-400 PSI
  • Grado industriale: 400-600 PSI
• Margine di sicurezza della pressione di scoppio:
  • Rapporto di sicurezza minimo 4:1 (pressione di scoppio rispetto alla pressione di esercizio)
  • Esempio: il tubo da 300 PSI dovrebbe avere una potenza di scoppio di 1200 PSI

2. Fattori di durabilità del materiale

3. Costruzione di rinforzi

• Rinforzi standard:
  • Singolo strato tessile (150-200 PSI)
  • Doppi capi tessili (200-300 PSI)
  • Elica in filo di acciaio (300-600 PSI)
• Confronto dei rinforzi:
  • Tessuto: Migliore flessibilità, peso inferiore
  • Filo: Maggiore capacità di pressione, resistenza allo piegamento

4. Intervalli di tolleranza della temperatura

5. Caratteristiche di efficienza del flusso

• Design con foro liscio:
  • Perdita minima per attrito (misurata in caduta PSI per 100 piedi)
  • Valori tipici: caduta di 2-5 PSI al flusso nominale
• Consistenza del diametro interno:
  • Tolleranza: ±3% della dimensione nominale
  • Previene la restrizione del flusso in corrispondenza delle curve

6. Certificazioni di sicurezza

• Certificazioni critiche:
  • NSF/ANSI 61 per l'acqua potabile
  • FDA 21 CFR per il contatto con gli alimenti
  • ATEX per ambienti esplosivi
  • Certificazione UL per la resistenza al fuoco

7. Confronto delle proprietà fisiche

8. Caratteristiche prestazionali speciali

• Dissipativo statico: Resistività superficiale <10^5 ohm (per liquidi infiammabili)
• Antimicrobico: Per applicazioni alimentari/farmaceutiche
• Non-marcatura: Importante per gli ambienti cleanroom
• Capacità di galleggiamento: Anima in schiuma per applicazioni marine

9. Standard per i test di resistenza

• Valutazione del ciclo flessibile: Minimo 50.000 cicli (ASTM D380)
• Test di impulso: 100.000 cicli di pressione (SAE J343)
• Test di abrasione: Minimo 500 cicli (ISO 6945)

4. Consigli per la manutenzione e la sicurezza dei tubi di scarico

1. Linee guida per una corretta conservazione

• Condizioni di conservazione ideali:
  • Temperatura: 32°F to 100°F (0°C to 38°C)
  • Umidità: inferiore al 65% di umidità relativa
  • Evitare l'esposizione diretta alla luce solare (degradazione UV)
• Posizione di stoccaggio:
  • Appiattire o appendere verticalmente
  • Non conservare mai con pieghe o curve strette
  • Raggio minimo di curvatura: 10 volte il diametro del tubo

2. Lista di controllo per l'ispezione di routine

3. Procedure di pulizia per applicazione

• Acqua/Acque reflue: Lavare con acqua pulita a 1,5 volte la pressione di esercizio
• Trasferimento chimico: Triplo risciacquo con solvente compatibile
• Olio/carburante: Spurgo con soluzione detergente (pH 7-9)
• Liquami/solidi: Pulizia con getto d'aria mediante spazzolatura meccanica

4. Protocollo di prova della pressione

• Frequenza: Trimestrale per uso continuativo
• Metodo di prova: Test idrostatico a 1,5 volte la pressione di esercizio
• Durata: Minimo 30 minuti
• Criteri di accettazione: Caduta di pressione <2%, nessuna perdita visibile

5. Parametri di gestione della sicurezza

6. Migliori pratiche operative

• Installazione:
  • Mantenere un raggio di curvatura minimo pari a 5 volte il diametro
  • Utilizzare supporti adeguati ogni 3-5 piedi
• Operazione:
  • Evitare picchi di pressione improvvisi (>10% PSI/sec)
  • Velocità massima del flusso: 20 piedi/sec per i liquidi
• Spegnimento:
  • Riduzione graduale della pressione
  • Drenaggio completo prima dello stoccaggio

7. Considerazioni speciali per i prodotti Jiangsu Jinluo

Dato Jiangsu Jinluo New Material Technology Co., Ltd specializzazione in poliuretano e tubi industriali (diametri da 2 a 16 pollici), si prega di notare questi aspetti specifici di manutenzione:

• Tubi in poliuretano:
  • Maggiore resistenza chimica ma evitare acidi forti
  • Resistenza all'abrasione superiore (50% migliore rispetto alla gomma standard)
  • Durata di conservazione: 5 anni (non utilizzato in condizioni adeguate)
• Tubi flessibili di grande diametro (8-16 pollici):
  • Richiedere attrezzature specializzate per la pulizia
  • Necessitano di strutture di sostegno rinforzate
  • Frequenza di ispezione: mensile per uso continuo

8. Tecniche di estensione della vita

• Sistema di rotazione: Tubi multipli alternati nelle applicazioni ad uso intensivo
• Guaina protettiva: Aggiungi protezioni antiabrasione nei punti di contatto
• Manutenzione del raccordo finale: Lubrificazione/ispezione annuale della filettatura
• Ciclo di pressione: Aumentare/diminuire gradualmente la pressione

9. Smaltimento e riciclaggio

• Segnali di fine vita:
  • Propagazione della fessura >30% di lunghezza
  • Caduta di pressione >25%
  • Deformazione permanente >5% diametro
• Conformità ambientale:
  • Separati per tipo di materiale (gomma/PVC/TPU)
  • Seguire le normative locali per lo smaltimento dei tubi industriali

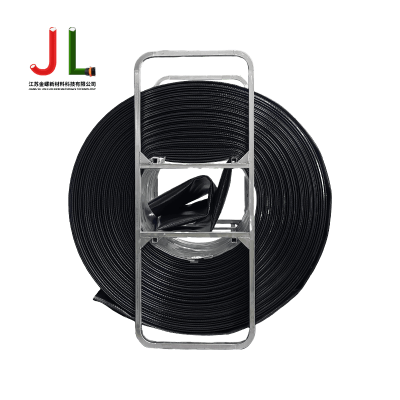

Tubo flessibile a pressione in poliuretano per carichi pesanti Jinluo - Tubo piatto flessibile in TPU rinforzato
